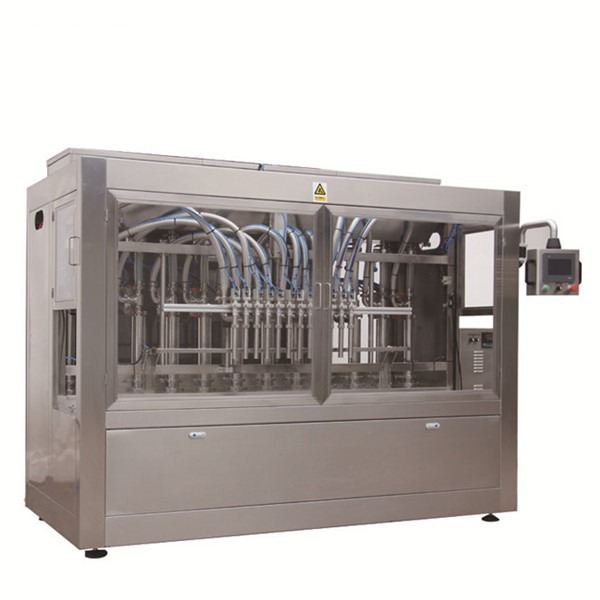

Description de machine de remplissage de tambour diesel:
La ligne de remplissage de fûts diesel pour le type de pesage, selon la situation réelle du client, combinée à la technologie brevetée de mon entreprise et conçue pour.
Toute la ligne de remplissage du tambour diesel par: ligne de convoyeur à rouleaux (sur le baril), ouvrez la station de couvercle, station de remplissage, estampillée, bouchage pneumatique, station de fermeture, ligne de convoyeur à rouleaux d'accumulation de puissance, combinaison de barils finie - code à quatre barils (Plate-forme de seau de 2 × 2 yards), système d'alimentation, système pneumatique, système de pesage, système de pompage anti-chute, systèmes électriques et autres systèmes.
- 1. Ligne de convoyeur de bâton: Cette fonction de ligne de convoyeur pour le baril à remplir pour la livraison, un accès en douceur au rouleau, comme une puissance distincte.
- 2. Ouvrez la station de couverture: le rôle de la ligne de transport du ruban à remplir dans le seau pour ouvrir l'air après le couvercle pour entrer dans la station de remplissage.
- 3. Station de remplissage: le convoyeur de bâton sera la zone de remplissage d'entrée du seau; baril détecter automatiquement, positionnement. Le seau vide situé dans la station de remplissage sous la tête de remplissage, la tête de remplissage tombe automatiquement dans la bouche et se décolle automatiquement pour le remplissage. Remplissez l'ensemble au mètre a. Le volume cible, b. Montant rapide, c. Faites avancer la quantité de travail. La tête est automatiquement réinitialisée une fois la valeur souhaitée atteinte. Avec le décollement automatique, le remplissage de la tête soulève, baisse, ouvre, ferme la valve, un remplissage rapide et lent et une série d'actions est automatiquement effectuée. L'instrument a la fonction intelligente de rogner au prochain remplissage en fonction du poids réel et de la quantité d'erreur définie.Vitesse de remplissage par le contrôle de fréquence, contrôle à deux vitesses, la vitesse de tout réglable. Le canal principal avec contrôle pneumatique du robinet à boisseau sphérique, fournit une utilisation d'urgence. Peut être réglé sur le poids net ou le remplissage brut.
- 4. Couvercle, l'embouchure de la station: la station de remplissage a été remplie sur le seau dans la station, dans la station au-dessus du capuchon de suspension artificiel, fermeture artificielle (pluie, couvercle antivol) (grand) deux ensembles d'outils, par L'opérateur pour terminer le recouvrement et la grande couverture de pluie de l'embouchure du processus.
- 5. Ligne de convoyeur à rouleaux d'accumulation de puissance: du processus précédent a été achevé sur le remplissage, le capsulage, fermez le seau dans la ligne de convoyeur dans le code après le timbre.
- 6. Système pneumatique: la fonction du système: ① pour la station pour déterminer la position de la distance d'écartement appropriée, ② pour le travail de la station pour l'action servo ③ dans le bouchon à vis, l'embouchure de la station fonctionne directement.
- 7. Système électrique: avec le système pneumatique pour terminer l'ensemble du travail du système pour la transmission de commande servo, la communication, la coordination.
- 8. Système de pesée: Le système se compose de deux capteurs de pesage et d'instruments intelligents. Est de réaliser le système de remplissage de précision clé.
- 9. Système de pompage anti-chute: La machine de remplissage de fûts diesel utilisant un système de pompage à pression négative pour garantir le processus de goutte à goutte sans huile.
Les principales caractéristiques de performance et données techniques:
- 1. Écran tactile d'affichage couleur (interface homme-machine): Ligne de remplissage utilisant l'écran tactile d'affichage couleur populaire international, de sorte que l'opération est plus simple et pratique, conviviale, riche en contenu, les doigts peuvent entrer dans l'état et la fonction requis .
- 2. PLC industriel: pour les procédures correctes et correctes pour le travail du système. Tambour diesel Ligne de remplissage utilisant un PLC de contrôle industriel pour le contrôle de programme. De sorte que l'équipement, les procédures exécutant une alarme automatique fiable, intelligente et anormale.
- 3. Technologie à deux vitesses: Dans le processus de remplissage, afin de résoudre la contradiction entre l'efficacité de production et la précision, l'utilisation de la technologie nationale à double vitesse du brevet de l'entreprise. Les importations étrangères d'équipements sont utilisées dans deux stations (une station pour un grand nombre de remplissages, une autre station de remplissage de précision) et la technologie de mon entreprise pour une station pour effectuer un remplissage rapide (de grande taille) et un remplissage de précision (en utilisant la technologie de conversion de fréquence) , rendre l'équipement plus compact et raisonnable, plus productif.
- 4. Anti-goutte et retrait: Après le remplissage, la tête de remplissage est fermée et fermée, et a une pression négative vers l'anti-goutte, la valve sera sur le noyau de la valve d'une petite quantité d'huile vers le stockage, au travail Il n'y a pas de phénomène de goutte à goutte.
- 5. La quantité de réglage: la mesure de la ligne de remplissage à l'aide d'un instrument intelligent définit le volume cible, le volume rapide et avance la quantité de transmission de poids par le poids du signal, puis par l'électrovanne servo, le cylindre à compléter. Dans la quantité de réglage sur l'instrument seulement besoin d'ajuster la quantité de rapide et précoce pour atteindre à la fois une production efficace, mais aussi une mesure de haute précision. Travaillez vite, l'effet est évident. L'instrument a également la fonction intelligente de corriger automatiquement la valeur d'erreur de la prochaine quantité de remplissage.
- 6. Les principales parties de la ligne de remplissage utilisant des pièces importées, longue durée de vie, travail stable, PLC utilisant l'Allemagne SIEMENS, détection photoélectrique utilisant l'Allemagne TURCK, générateur de vide utilisant le SMC japonais, joints pneumatiques Allemagne Festo …….
