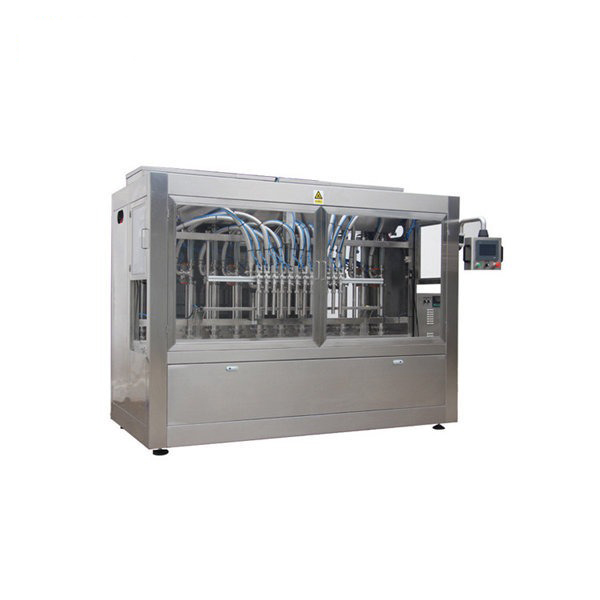

Machine de remplissage pneumatique de haute qualité à commande pneumatique + servo PLC éprouvée à l'échelle internationale avec les dernières technologies - cylindre de produit fixe (seringue) fixé au cylindre pneumatique en une seule ligne, donnant une meilleure durée de vie au remplissage des joints de seringue et donc aucune fuite qui n'est observée dans les machines à entraînement mécanique avec vérins oscillants.

Entièrement en structure en acier inoxydable.
Têtes ou buses, avec cylindres de produit (seringue), ensembles de valve, ensembles de course.
Unique en termes d'interchangeabilité.
Changement rapide et temps d'arrêt minimum.
Machine recouverte de boîtier pour remplissage aseptisé pour machines multi-têtes (en option)
Tous rachetés de marque internationale ou importés.
Tous les réglages sont sans outil et très conviviaux pour l'opérateur.
Machine de remplacement à l'importation de haute qualité.
Précision de remplissage ± ½%

Système de remplissage

Buse de plongée avec profondeur de plongée réglable en fonction des variations de hauteur de la bouteille.
Buse à fermeture positive de type à ouverture / fermeture pneumatique avec cylindre pneumatique séparé pour réduire la formation de mousse.
Vitesse de retrait de la buse de plongée réglable pour les produits moussants.
Vitesse de remplissage réglable en fonction des caractéristiques d'écoulement du produit.
Localisateur de col fourni pour localiser avec précision la bouche de la bouteille avant le remplissage pour les petites bouteilles à bouche.
La tige de piston creuse du vérin pneumatique facilite le serrage des segments de piston extensibles en Téflon sans ouvrir la garniture de piston pendant le fonctionnement.
Produit rempli par écoulement libre sans contre-pression.

Réglage du volume

Réglage combiné du volume pour les machines à têtes multiples avec réglage fin individuel du volume entre les cylindres.
Échelle de mesure de la longueur de réglage de la course fournie pour les étalonnages répétés.
Le volume distribué dépend de la longueur de la course, ce qui donne un déplacement positif du produit.
Ensemble complet de réglage du volume logé dans une armoire scellée à l'arrière de la machine.

Automatisation des convoyeurs

Longueur du convoyeur - en fonction du nombre de têtes.
Guides latéraux réglables pour différentes tailles de conteneurs.
Entraînement de 0,25 ch avec réducteur approprié de Bonfingloili. Lubrification à vie.
Capteurs optiques / de proximité réglables pour détecter les bouteilles sur la ligne du convoyeur.
Bouchons avec commandes de vérins pneumatiques pour régler la vitesse d'arrêt et de retrait, pour des réglages fins de la ligne.

Sécurité et verrouillages

Pas de bouteille - pas de remplissage. Le remplissage ne commence que si les bouteilles se trouvent sous les têtes de remplissage respectives.
Remplissage du poteau de bourrage du convoyeur - Pas de remplissage.
Capteur «maison» de la buse pour arrêter le mouvement de la bouteille jusqu'à ce que la buse se retire complètement après le remplissage pour éviter le renversement de la bouteille.
Bouton d'arrêt d'urgence pour un arrêt brutal de la ligne de remplissage.

Pneumatique

Tous les composants pneumatiques sont auto-lubrifiés. Aucune lubrification requise.
Tous les composants de la commande pneumatique sont logés dans une armoire séparée soigneusement.
Électrovannes de dérivation pneumatiques à bobine longue durée.
Tubes en PU dissimulés de l'armoire aux vérins pneumatiques.
Des unités de filtre-régulateur sont fournies avec la machine.
Le joint de piston breveté à 8 chiffres permet un mouvement en douceur du piston à très basse vitesse sans à-coups, facilitant ainsi le remplissage en douceur, qui est la spécialité de notre machine.

Électricité et commandes logiques

Câblage de panneau réalisé professionnellement avec des chemins de câbles, des viroles, un câblage structuré.
Câblage du circuit de commande électrique dissimulé pour l'automate.
Affichage numérique alphanumérique à 2 lignes.
Entrée - sortie API 24 V CC.
Logiques de synchronisation des vérins pneumatiques contrôlés par microprocesseur.
Installation d'affichage du compteur de production sur PLC.
Voyant lumineux RYB pour l'indication de l'état de la machine.
La tête de remplissage Logic convient pour exécuter des têtes individuelles, dans le cas rare où une ou deux têtes sont en panne.
Commandes PLC à bouton tactile pour la saisie des données.
Schéma de circuit et schéma à échelle PLC fournis avec la machine.

Composants

Pneumatique de SMC, Japon
Capteurs d'Omron / Datalogics.
Commutateurs de Schneider, Allemagne.
Entraînements de Bonfingloili, Italie.
Lamelle de convoyeur de Magris, Italie.
PLC de Mitsubishi, ABB, Siemens ou Allen Bradley.
